Analisi Modale
Soluzioni per l’identificazione delle caratteristiche dinamiche di strutture e componenti meccanici — frequenze naturali, modi di vibrazione e smorzamento.
EDM Modal è la suite software di Crystal Instruments per Experimental Modal Analysis (EMA), sviluppata sulle tecnologie più avanzate della moderna teoria modale.
Per chi è pensata
Progettisti, laboratori di R&D e OEM che devono validare il comportamento dinamico di un prodotto prima dell’immissione sul mercato, o diagnosticare un problema vibrazionale su una struttura o macchina esistente.
Tecnologie e moduli
- Hammer Impact Testing — test modale a operatore singolo, con flusso guidato passo-passo per setup ed esecuzione
- SIMO FRF — acquisizione di funzioni di risposta in frequenza con singolo shaker e sistema ad alto numero di canali
- MIMO FRF — test con più shaker simultanei per l’identificazione di modi fortemente accoppiati (metodo poli-riferimento)
- Operational Modal Analysis (OMA) — identificazione dei modi a partire da dati di vibrazione ambientale, senza eccitazione controllata

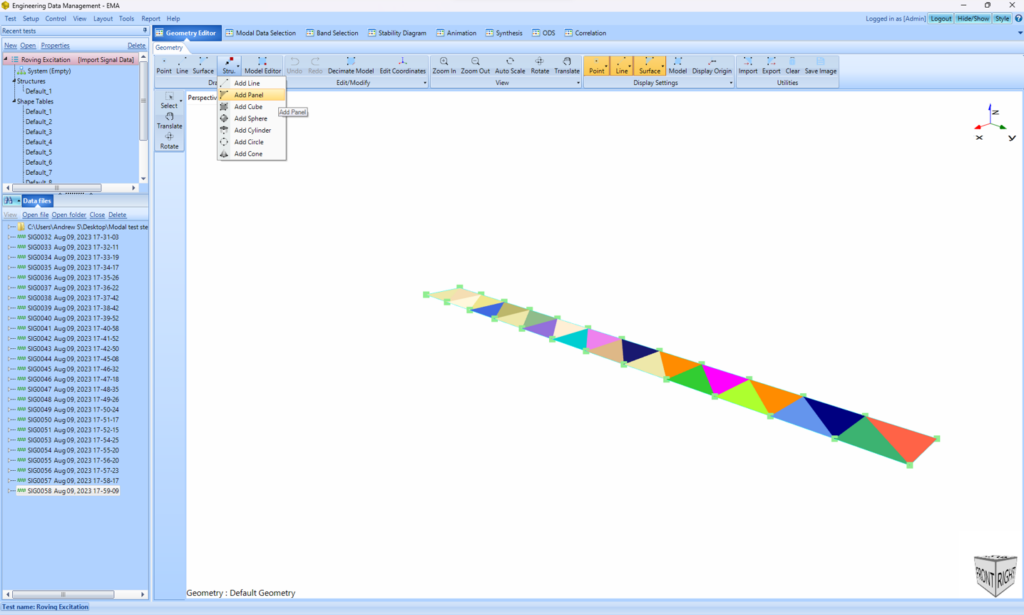

- Geometry & ODS — generazione rapida del modello strutturale e visualizzazione 3D dei risultati
- Modal Analysis — dall’estrazione dei parametri modali alla validazione dei risultati, fino all’animazione delle forme modali
- Correlation Analysis — confronto tra modelli sperimentali (EMA) e modelli agli elementi finiti (FEA) per validare i risultati di test
Vantaggi
- Riduzione dei tempi di test grazie a flussi di lavoro guidati
- Compatibilità con hardware ad alto numero di canali per strutture complesse
- Validazione incrociata tra dati sperimentali e modelli FEA
👉 Contattami per una consulenza tecnica
I test di analisi modale si appoggiano agli stessi sistemi di acquisizione dati Spider utilizzati per le applicazioni di testing e monitoraggio industriale.
Nei test MIMO FRF con eccitazione controllata, l’analisi modale può richiedere l’impiego di un sistema di controllo banchi vibranti per la generazione del segnale di eccitazione.
